Tipo Bayoneta con Flexible

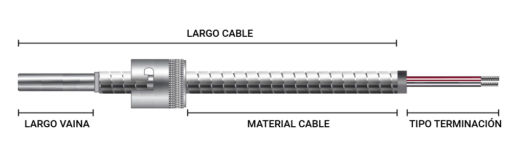

Sensor Tipo Bayoneta con flexible
Información para cotizar
Complete el siguiente formulario para cotizar
Seleccione Opciones
| 1 Series | 2 Calibración | 3 Diámetro de la Vaina | 4 Longitud de la Vaina | 5 Unión | 6 Material del cables conductores | 7 Longitud del cable conductor | 8 Capucha | 9 Estilo de terminación | 10 Característica especiales |
|---|---|---|---|---|---|---|---|---|---|
| STBF |
| 2 | Tipo de Conector |
|---|---|
| J | Tipo J |
| K | Tipo K |
| T | Tipo T |
| E | Tipo E |
| 3 | Diámetro de la Vaina |
|---|---|
| G | 0.118″ (3mm) |
| H | 0.125″ (3.2mm) (1/8″) |
| J | 0.156″ (4mm) |
| L | 0.188″ (4.8mm) (3/16″) (estandar) |
| M | 0.236″ (6mm) |
| N | 0.250″ (6.4mm) (1/4″) |
| P | 0.314″ (8mm) (5/16″) |
| Tamaños solo como referencia (se aplican tolerancias estándar) | |
| Para otros diámetros consúltenos |
| 4 | Longitud de la vaina |
|---|---|
| R | 1/4″ |
| S | 3/8″ (estándar) |
| W | 1/2″ |
| X | 5/8″ |
| Y | 3/4″ |
| Z | 1″ |
| H | 1.25″ |
| P | 1.5″ |
| Q | 1.75″ |
| T | 2″ |
| 5 | Unión |
|---|---|
| G | Aterrizado |
| U | Aislado |
| W | Expuesto |
| 6 | Material del Alambre Conductor |
|---|---|
| A | Fibra de Vidrio con con cable blindado (800°F) |
| B | Fluoropolimero con cable blindado (400°F)  |
| C | Poliamida con cable blindado (500°F) |
| E | Fibra de vidrio con trenza de acero inoxidable con cable blindado (800°F) |
| F | Fluopolimero con trenza de acero inoxidable con cable blindado (400°F) |
| G | fibra de vidrio de alta temperatura con cable blindado (1200°F)  |
| Calibre del alambre determinado por ECS basado en el diámetro de la funda. |
| 7 | Lead Wire Length |
|---|---|
| 12-999 | |
| Para otras medidas llamenos |
| 8 | Diámetro del cable de armadura/ Tamaño de la Tapa |
|---|---|
| P | Ranura única de 0,275 “OD / 7/16” (tapa estándar) |
| Q | Ranura única de 0,210 “OD / 7/16” ID (tapa estándar) |
| R | Ranura doble de 0,275 “de diámetro exterior / 12,5 mm de diámetro interno (tapa métrica) |
| S | Ranura doble de 0,210 “de diámetro exterior / 12,5 mm de diámetro interno (tapa métrica) |
| T | Ranura única de 0,234 “OD / 7/16” ID (tapa estándar) |
| W | Tapon Werner Pfleider de ranura unica de 0..234 “OD / 13 mm ID |
| 9 | Estilo de Terminación |
|---|---|
| A | Cables pelados 2″ (Extremos desnudos) |
| B | Cables pelados de 2 ″ con terminales de paleta |
| C | Enchufe macho estándar (400°F) |
| D | Enchufe macho de alta temperatura (660°F) |
| E | Enchufe macho de temperatura máxima (800°F) |
| G | Enchufe de clavija solida |
| H | Enchufe hembra estándar (400°F) |
| J | Enchufe miniatura macho (400°F) |
| K | Enchufe miniatura hembra (400°F) |
| L | cables pelados de 2″ con terminales de anillo n°6 |
| N | Enchufe estándar de 3 clavijas con cable de tierra(400°F) |
| P | Enchufe macho moldeado doble(400°F) |
| W | Cables pelados de 2″ con terminales de clavija |
| Q | Cables pelados de 2″ con casquillos de ferrule |
| X | Longitud del cable conductor extra largo (mas de 2″ conductores pelados) |
| 10 | Características Especiales |
|---|---|
| Ninguno | |
| 01 | Conductor solido (cable conductor) |
| 04 | Sonda de punta plana |
| 05 | Punta de taladro |
| 07 | Abrazadera de cable |
| 08 | Conector Bx |
| 09 | Conector de acoplamiento |
| 11 | Cables codificados por colores internacionales IEC 584-3 |
| 12 | Cables codificados por colores británicos |
| 13 | Cables codificados por colores alemanes |
| 14 | Cables codificados por colores japoneses |
| 15 | Cables codificados por colores de polaridad inversa |
| 16 | Cables codificados por colores franceses |
| 18 | Funda de protección contra la humedad en el conector |
