TEMP-WM y TEMP-DM

Transmisores de Temperatura HVAC

Los transmisores de temperatura TEMP-WM y TEMP-DM incorporan sensores de alta precisión y estabilidad para medición de temperatura. Los valores medidos son convertidos en señales de salida de 4 a 20 mA linealmente relacionado a su lectura. Opcionalmente, la salida puede ser ofrecida en tensión 0 a 10 Vcc.
Estos equipamientos micro procesados permiten total configuración a través de la utilización de la interface de comunicación TxConfig y el sistema operativo Windows®.

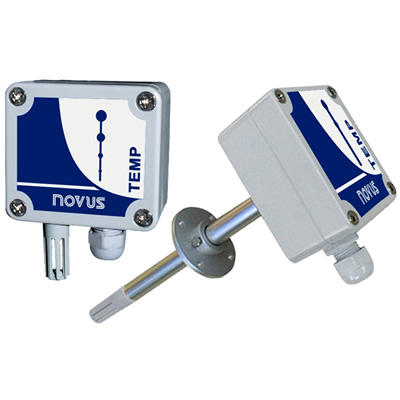

El modelo TEMP-WM se destina al montaje en pared y el modelo TEMP-DM tiene vaina sensora prolongada para montaje en conducto o a través de paredes.

Descripción del Producto

– Entrada de sensor Pt100: Configurable
– Rango Máximo de Medición: -200 a 650 ºC
– Rango Mínimo de Medición: 40 ºC
Tipo 3 hilos, Excitación de 0,20 mA, a= 0.00385, conforme NBR 13773
Para utilizar Pt100 2 hilos, interconectar los terminales 2 y 3
– Precisión Total (Tamb 25 ºC): Error máximo 0,2 % del rango máximo para Pt100
– Tiempo de Respuesta: <100 ms
– Salida: Corriente de 4-20 mA o 20-4 mA, tipo 2 hilos; lineal con relación a la temperatura medida por el sensor
– Resolución de la Salida: 0,004 mA (12 bits)
– Alimentación: 12 a 35 Vdc, tensión sobre el transmisor
– Carga Máxima (RL): RL (máx. en Ohms) = (Vdc – 12) / 0,02
– Donde: Vdc= Tensión de Alimentación en Volts (de 12 a 35 Vdc)
– Temperatura de Operación: -40 a 50 °C
– Humedad Ambiente: 0 a 90 % UR
– Deriva térmica de la calibración: ± 40 ppm del rango máximo por °C
– Compatibilidad Electromagnética: EN 50081-2, EN 50082-2
No presenta aislamiento eléctrico entre entrada y salida
Protección interna contra inversión de la polaridad de la tensión de alimentación
– Caja en ABS, diámetro de 34 mm y altura máxima de 18 mm
