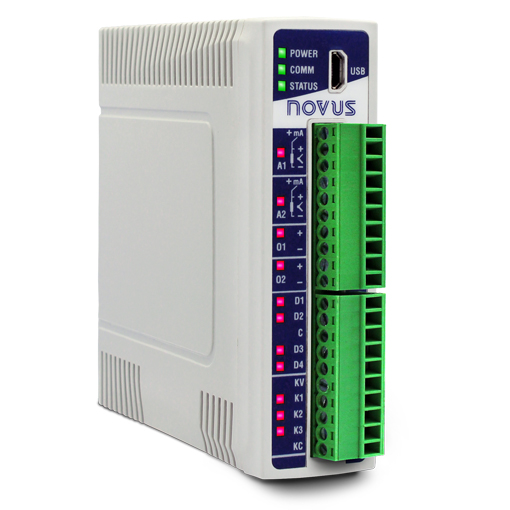

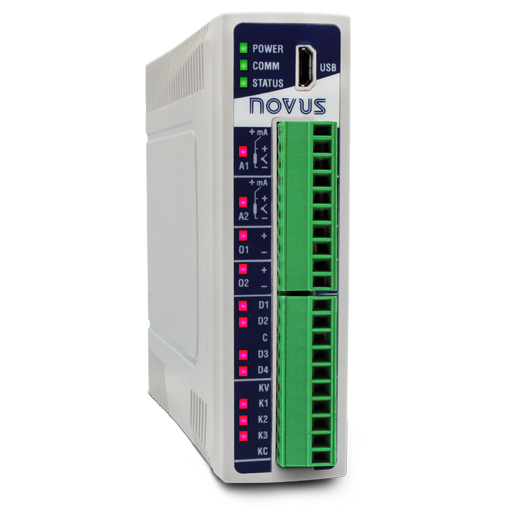

Módulo de E/S con Ethernet DigiRail Connect

Módulo de E/S con Ethernet

DigiRail Connect es un versátil módulo de E/S que puede ser utilizado como extensión en sistemas de automatización de cualquier marca. Sus diversas y combinadas entradas y salidas ofrecen señales analógicos y digitales para lectura o transmisión en padrón industrial. Las varias opciones disponibles de DigiRail Connect aseguran la mejor selección para la aplicación del cliente.

Trayendo la Industria 4.0 al riel, la conectividad del DigiRail Connect permite que sea utilizado como dispositivo esclavo Modbus RTU en redes RS485 o como dispositivo servidor Modbus TCP bajo red Ethernet.

Diseñado especialmente para ambientes agresivos, el DigiRail Connect atiende los más rigurosos estándares de EMC y EMI, proporcionando robustez y confiabilidad para aplicaciones industriales.

Descripción del Producto

– Entradas:
RAMIX: 4 digitales y 2 analógicas (aisladas)
DMIX: 8 digitales
– Salidas:
RAMIX: 3 digitales o 2 relés y 2 analógicas (aisladas)
DMIX: 4 relés o 8 digitales
– Tipos de entrada analógica:
Termocuplas J, K, T, N, E, R, S y B
Pt100, Pt1000, NTC,
0-60 mV, 0-5 V, 0-10 V, 0-20 mA, 4-20 mA
– Impedancia de entrada analógica:
0-60 mV, Pt100, Pt1000, NTC y termocuplas: >10 MΩ
0-5 V, 0-10 V: >1 MΩ
4-20 mA: 15 Ω + (1 V @ 20 mA)
– Características entrada digital:
Nivel lógico “0”: < 0,5 V Nivel lógico “1”: > 3 V
Voltaje máximo: 30 V
Impedancia de entrada: 270 kΩ
Corriente de entrada: @ 30 Vcc (típico) 0,15 mA
Frecuencia máxima (onda cuadrada)
Contacto seco: 10 Hz
PNP: 250 Hz
NPN: 250 kHz
– Características salida digital:
Corriente máxima de carga: 500 mA
Corriente de corto circuito: 200 mA
Voltaje máximo de conmutación: 30 Vcc
Voltaje mínimo de conmutación: 6 Vcc
– Características relé de salida:
Tipo: SPST-NO y SPDT
Corriente máxima de carga: 3 A (SPST) / 6 A (SPDT)
Voltaje de conmutación: 250 Vca
Adecuado para cargas resistivas
– Características salida analógica:
Tipos de señal: 0-20 mA, 4-20 mA, 0-10 V
Carga máxima: 0-20 / 4-20 mA: ≤ 500 Ω
0-10 V: ≥ 2000 Ω
– Resolución de los canales analógicos:
Entradas analógicas: 16 bits (65000 niveles)
Salidas analógicas: 12 bits

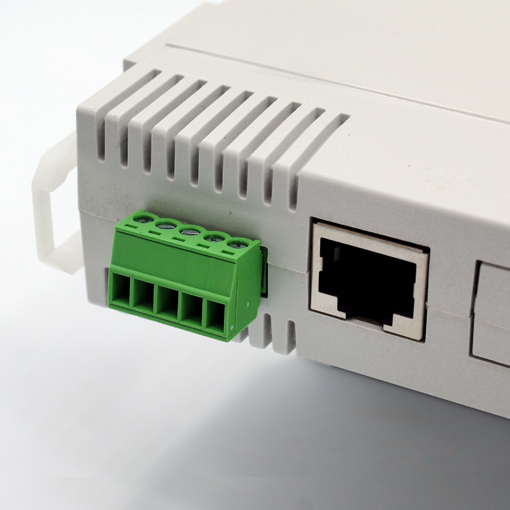

– Interfaz de comunicación :
USB
Ethernet: 10/100 Mb/s, IEEE estándar 802.3u
RS485
– Software:
NXperience (por el USB)
– Fuente de alimentación:
Voltaje: 10 Vcc a 36 Vcc
Consumo máximo: 5 W
Consumo típico: 20 mA
– Condiciones de operación:
Temperatura: -20 a 60°C ( -4 a 140°F)
Humedad: 5 a 95% HR, sin condensación
– Gabinete:
ABS+PC
